在電線電纜職業，許多工藝都是從放線開端，最終是收線。在付出線部分，怎么操控不均勻張力是許多設備設計工程師和產品操控工程師的火急難題。在曩昔的電氣設計中，工程師習氣選用PLC的A / D，D / A模塊，選用帶張力操控技能的PCB，經過張力擺桿讀取電位器的電位來取得放線速度。在這種堅持安穩張力的辦法中，它一般選用來自電位器的信號線和張力擺桿以及來自D / A模塊的模仿信號線來操控變頻器的速度（VFD）。它們太長，簡單導致信號失真。除了，
技能要求
電源放線架作為各種設備的最前沿，廣泛使用于電線電纜職業。一般來說，要求如下：
在電線電纜制作職業中，一切電線后處理有必要規整地卷繞在板上。在發動，中止和作業的機械進程中，線材的線速度和卷取機直徑都不是安穩的，可是卷取機的線速度和加工機器的線速度有必要到達一直如一。在放線時，機器有必要主動盯梢進程機器的線速度，而且有必要依據卷繞機直徑主動調整轉速，以堅持與進程速度相同。付出速度主動盯梢搶先速度。卷取速度主動盯梢進程機器的放線速度。電線松動時主動回滾。在斷開時主動中止保護。在放線和軋制進程中，要堅持安穩的線張力。當以必定速度安穩運行時，放線架的擺錘有必要是安穩的。操控放線輪和收線輪
放線速度取決于卷取速度。收線輪一直閱歷發動和減速中止的進程，這使得放線輪處于非安穩速度。一起，電線和電纜總是在車輪上發生改變。當轉速安穩時，線速度不斷改變。卷取張力直接影響產品的質量。假如張力太大，電線會被拉得太緊。細線易變形，內絲易開裂。假如張力太小，卷取輪將在拉緊導線時軸向滑動和脫位。電線不能規整起來。因而，放線輪有必要依據張力平衡桿的平衡方位調理自身的速度。

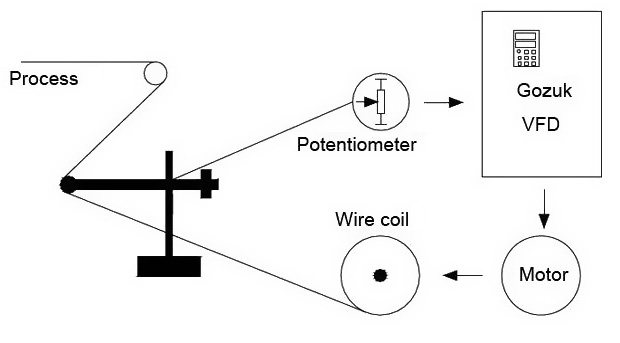

電源放線架和收線架圖
系統配置
Gozuk GK 3000系列驅動器是特別的VFD，用于電源放線和收線架，內置制動單元，依據電機功率進行電阻裝置。
其他配件：張力電位器，表冠塊，行走塊和中止位磁性開關。
VFD特色：
這款專用于電源放線和收線架的VFD十分易于操作，無需設置功用參數。只需要正確銜接線路，然后上電即可主動識別轉速和方向。主動盯梢線速度，張力平衡桿一般堅持在中心水平。無論是大板仍是小板，粗或細線，高速仍是低速，張力一直是安穩的。只需要一個輪子用于卷繞機，簡化的機械結構有助于節約本錢。用于檢測上限和下限的內置功用，無需開關。易于調試：它是一個獨自的部分。無需額定信號，只需調整張力檢測電位器的方位即可。它能夠在上電后主動盯梢超前速度。定論
Gozuk VFD在電線電纜職業的使用，處理了業界電源放線架和收線輪的電控問題。線路銜接很簡單。VFD自身具有PID和閉環操控功用，而不是A / D，D / A模塊和PLC編程。任何常見的電動保護人員都能夠操作它。Gozuk VFD應該是電線電纜職業老式放線架改造的首選。
|
